Kết Nối Bậc Cao và Bậc Thấp Trong BMS: Ưu Và Nhược Điểm Cần Biết

Kết nối bậc cao và bậc thấp trong BMS là hai tầng tích hợp hoàn toàn khác nhau về mục tiêu, giao thức, và độ phức tạp triển khai. Bài viết này phân tích cụ thể hai tầng kết nối, ưu nhược điểm của từng loại, và cách lựa chọn phù hợp với từng bài toán thực tế.

BMS Được Xây Dựng Trên Mấy Tầng Kết Nối?

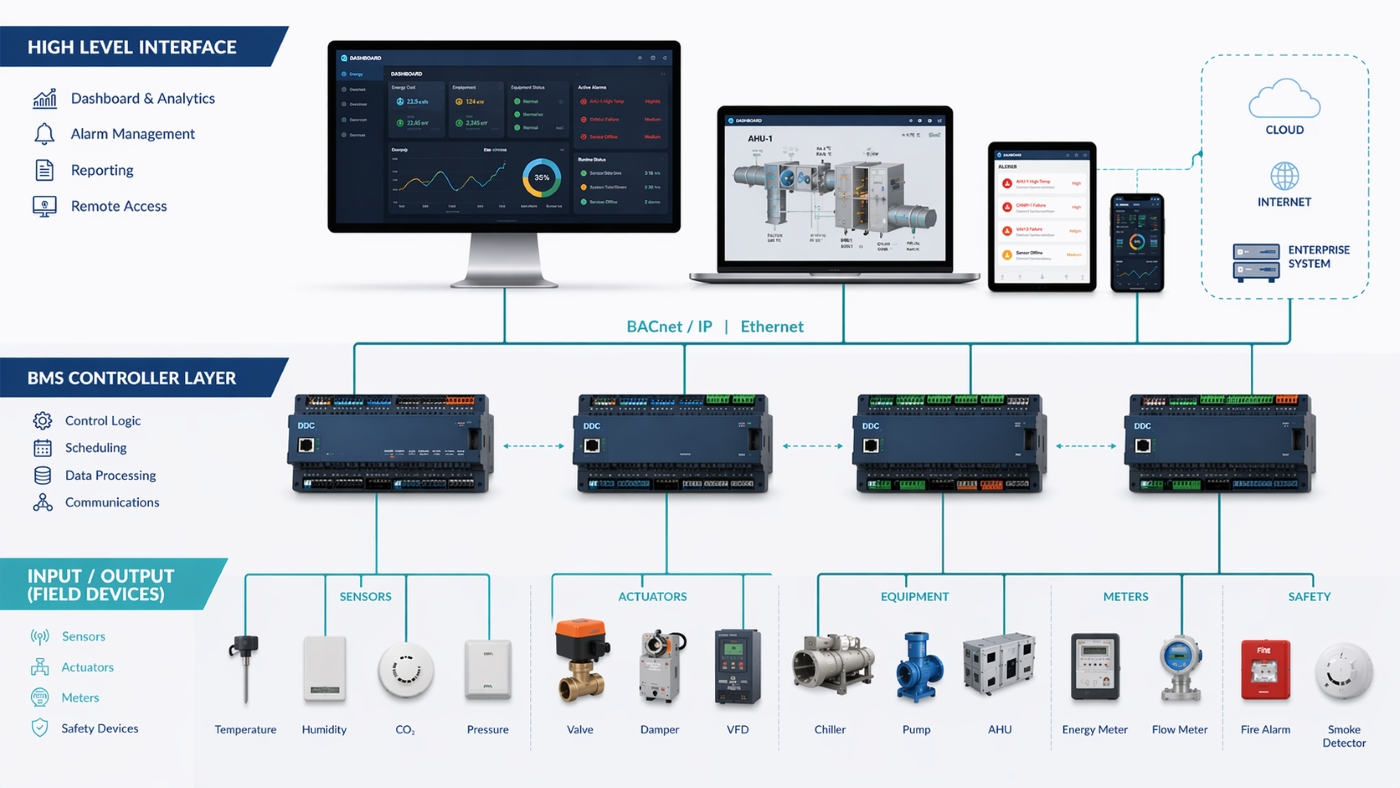

Hệ thống BMS (Building Management System) về cơ bản vận hành theo kiến trúc phân tầng — thường được mô hình hóa thành ba cấp: Field Level (tầng thiết bị), Automation Level (tầng điều khiển), và Management Level (tầng giám sát/quản lý). Hai khái niệm "bậc cao" và "bậc thấp" chính là cách gọi thực tế để phân biệt kết nối giữa các tầng này.

• Bậc thấp (Low-Level Integration): chỉ việc kết nối giữa tầng Field và tầng Automation — tức là dây nối, cảm biến, van, biến tần, DDC controller. Đây là nơi dữ liệu vật lý được thu thập trực tiếp từ thiết bị.
• Bậc cao (High-Level Integration): là kết nối giữa tầng Automation và tầng Management — tức là giao tiếp giữa các controller, supervisor, SCADA hoặc các hệ thống bên thứ ba như Fire Alarm, Access Control, CCTV, hay EMS.

Kết Nối Bậc Thấp Trong BMS Là Gì?

Kết nối bậc thấp là tầng vật lý và giao thức sơ cấp — nơi DDC controller "nói chuyện" trực tiếp với thiết bị field. Đây là nền tảng của toàn bộ hệ thống BMS.

Các Giao Thức Phổ Biến ở Bậc Thấp

Trong hầu hết các dự án thực tế tại Việt Nam, ba giao thức sau chiếm đa số:

• Modbus RTU / Modbus TCP: Giao thức đơn giản, tuổi đời lâu, vẫn là lựa chọn số một cho kết nối AHU, Chiller, biến tần VFD, đồng hồ điện. Chi phí tích hợp thấp, thư viện driver dồi dào.
• BACnet MS/TP: Chuẩn mở của ASHRAE, thiết kế riêng cho tòa nhà. Phù hợp với DDC network tốc độ thấp qua RS-485. Nhiều hãng controller như Honeywell, JCI, Siemens đều native support.
• Analog/Digital I/O (4–20mA, 0–10V, DI/DO): Kết nối trực tiếp thuần vật lý. Không có giao thức — chỉ là tín hiệu điện. Vẫn không thể thiếu cho các thiết bị đơn giản như cảm biến nhiệt độ, công tắc áp suất, relay.

Ngoài ra còn có LON, M-Bus (cho đồng hồ năng lượng), DALI (cho chiếu sáng), KNX, nhưng tần suất gặp trong dự án BMS công nghiệp/thương mại thuần túy tại Việt Nam vẫn thấp hơn đáng kể.

Ưu Điểm Của Kết Nối Bậc Thấp

• Độ tin cậy cao và latency thấp: Khi controller giao tiếp trực tiếp với thiết bị qua RS-485 hay I/O vật lý, vòng lặp điều khiển cực kỳ nhanh — thường dưới 500ms. Điều này rất quan trọng với các vòng lặp PID kiểm soát nhiệt độ phòng lạnh hay áp suất duct.
• Chi phí triển khai thấp: Modbus RTU chỉ cần cáp twisted pair, không cần switch mạng hay cơ sở hạ tầng IT phức tạp. Đội T&C có thể debug bằng multimeter và phần mềm Modbus Poll cơ bản.
• Dễ troubleshoot: Khi có sự cố, kỹ sư bậc thấp có thể đo tín hiệu vật lý trực tiếp — đây là lợi thế rất lớn so với tầng cao hơn nơi vấn đề có thể nằm ở bất kỳ lớp nào của stack mạng.
• Không phụ thuộc vào hạ tầng IT: Mạng RS-485 và I/O vật lý hoạt động độc lập với hệ thống IT của tòa nhà — quan trọng với các ứng dụng yêu cầu uptime cao như Data Center hay bệnh viện.

Nhược Điểm Của Kết Nối Bậc Thấp

• Tầm nhìn hạn chế: Kết nối bậc thấp chỉ cung cấp dữ liệu thô tại điểm đo — không có context, không có trending, không có phân tích. Supervisor ở tầng trên mới là nơi dữ liệu được biến thành thông tin hành động.
• Khả năng mở rộng kém: Mạng Modbus RTU giới hạn 247 slave trên một segment, tốc độ tối đa 115.2kbps. Khi số lượng điểm I/O vượt ngưỡng, phải chia segment — tăng chi phí và độ phức tạp.
• Thiếu tính năng bảo mật: Modbus RTU không có cơ chế authentication hay encryption. Trong các dự án Data Center hiện đại, đây là điểm yếu nghiêm trọng nếu không được isolate đúng cách khỏi mạng IT.
• Khó tích hợp cross-system: Bậc thấp không thiết kế để chia sẻ dữ liệu với các hệ thống khác. Muốn Fire Alarm "biết" trạng thái AHU để thực hiện smoke control, bạn bắt buộc phải lên bậc cao.

Kết Nối Bậc Cao Trong BMS Là Gì?

Kết nối bậc cao là tầng tích hợp giữa các hệ thống — nơi BMS supervisor, SCADA, hoặc Building Intelligence Platform tổng hợp dữ liệu từ nhiều nguồn và tạo ra logic điều phối liên hệ thống. Đây là tầng quyết định "độ thông minh" thực sự của một tòa nhà.

Các Giao Thức Phổ Biến ở Bậc Cao

• BACnet/IP: Chuẩn mở phổ biến nhất cho kết nối bậc cao trong BMS. Chạy trên hạ tầng Ethernet/IP, hỗ trợ đầy đủ object model, alarming, trending, scheduling. Đây là ngôn ngữ chung giữa các BMS brand khác nhau.
• OPC UA (Unified Architecture): Giao thức công nghiệp thế hệ mới, đang ngày càng phổ biến trong các dự án Data Center và nhà máy thông minh. Hỗ trợ security đầy đủ (X.509, encryption), semantic model phong phú, và khả năng publish/subscribe. Theo kinh nghiệm thực tế tại các dự án Data Center hạng cao, OPC UA đang dần thay thế các middleware proprietary truyền thống.
• Niagara Framework (JACE/Supervisor): Không phải giao thức thuần túy, mà là platform tích hợp đa giao thức. Niagara có thể "nói" Modbus, BACnet, LonWorks, SNMP, REST API trong một supervisor duy nhất — đây là lý do nó trở thành lựa chọn hàng đầu cho các dự án tích hợp phức tạp.
• REST API / MQTT / WebSocket: Xu hướng mới trong các dự án smart building và Data Center — tích hợp BMS với cloud platform, AI analytics engine, hay dashboard enterprise. Đây là tầng kết nối IoT thực sự.

Ưu Điểm Của Kết Nối Bậc Cao

• Tích hợp cross-system thực sự: Bậc cao cho phép BMS "nhìn thấy" và điều phối với Fire Alarm, Access Control, EMS, Lighting trong một logic thống nhất.
• Khả năng phân tích và trending: Supervisor ở bậc cao lưu trữ dữ liệu lịch sử, tạo report năng lượng, phát hiện fault pattern. Đây là nền tảng cho các dịch vụ bảo trì BMS dựa trên dữ liệu thực thay vì lịch định kỳ cứng nhắc.
• Hỗ trợ multi-vendor integration: BACnet/IP và Niagara cho phép kết nối các thiết bị từ nhiều hãng khác nhau trong một giao diện supervisor chung. Đây là yêu cầu bắt buộc tại hầu hết Data Center hạng Tier III/IV.
• Remote monitoring và centralized management: Bậc cao là điều kiện tiên quyết để triển khai NOC (Network Operations Center) hay remote monitoring.
• Scalability cao: BACnet/IP chạy trên hạ tầng Ethernet không có giới hạn cứng về số lượng thiết bị. OPC UA hỗ trợ kiến trúc phân tán với redundancy.

Nhược Điểm Của Kết Nối Bậc Cao

• Chi phí triển khai và vận hành cao hơn đáng kể: Cần hạ tầng network riêng (VLAN, managed switch), phần mềm supervisor (license Niagara, SCADA), và đội ngũ kỹ sư có chuyên môn IT+OT. Chi phí có thể cao gấp 3–5 lần so với bậc thấp thuần túy.
• Độ phức tạp troubleshooting tăng vọt: Khi có sự cố ở bậc cao, vấn đề có thể nằm ở network layer, application layer, driver configuration, hay logic lập trình. Debug đòi hỏi kỹ năng tổng hợp.
• Phụ thuộc vào hạ tầng IT: Nếu switch mạng bị lỗi hay VLAN misconfigured, toàn bộ kết nối bậc cao có thể sập — trong khi field device vẫn hoạt động bình thường ở bậc thấp.
• Rủi ro bảo mật cao hơn: Kết nối bậc cao chạy trên mạng IP, đồng nghĩa với việc tiếp xúc với các mối đe dọa cybersecurity.
• Latency cao hơn bậc thấp: Vòng lặp điều khiển qua mạng IP có latency cao hơn đáng kể so với I/O vật lý. Không phù hợp cho các vòng lặp real-time yêu cầu phản hồi dưới 100ms.

So Sánh Trực Tiếp: Kết nối bậc cao và bậc thấp

Khi Nào Nên Dùng Loại Nào?

Trong thực tế, không có dự án nào chỉ dùng một trong hai. Câu hỏi đúng không phải là "chọn bậc thấp hay bậc cao" mà là "ranh giới tích hợp đặt ở đâu và giao thức nào phù hợp với từng tầng."

Dùng bậc thấp khi:

• Kết nối sensor, actuator, biến tần trực tiếp với DDC controller
• Cần vòng lặp điều khiển real-time (PID loop cho nhiệt độ, áp suất)
• Ngân sách hạn chế và số lượng điểm I/O không quá lớn
• Thiết bị không hỗ trợ giao thức bậc cao

Dùng bậc cao khi:

• Cần tích hợp nhiều hệ thống: BMS + Fire Alarm + EMS + CCTV
• Yêu cầu trending, reporting, remote monitoring
• Dự án Data Center hoặc tòa nhà hạng A với nhiều vendor khác nhau
• Cần scalability để mở rộng trong tương lai

Lỗi Thiết Kế Thường Gặp Khi Tích Hợp Hai Tầng

• Nhầm lẫn giao thức giữa hai tầng: Một số kỹ sư cố gắng kéo Modbus RTU lên tầng supervisor thay vì dùng Modbus TCP gateway — dẫn đến polling delay, mất điểm dữ liệu ngẫu nhiên, và rất khó diagnose.
• Không xác định rõ data ownership: Khi cùng một điểm dữ liệu (ví dụ: setpoint nhiệt độ AHU) có thể được ghi từ cả DDC controller lẫn supervisor, xung đột ghi sẽ xảy ra. Điều này phải được định nghĩa rõ trong giai đoạn quy trình T&C.
• Bỏ qua network segmentation: BMS IP network và IT network không nên chung VLAN — nhưng nhiều dự án mid-tier vẫn làm vậy để tiết kiệm chi phí switch. Hậu quả là BMS traffic bị ảnh hưởng bởi IT traffic, và ngược lại, BMS trở thành attack surface.
• Thiếu redundancy ở bậc cao: Supervisor single point of failure là lỗi thiết kế nghiêm trọng tại Data Center. Nếu supervisor sập, toàn bộ cross-system logic mất — dù field device vẫn chạy ở bậc thấp.

Vai Trò Của Đào Tạo Và Bảo Trì Trong Việc Vận Hành Hai Tầng

Hiểu cấu trúc hai tầng này không chỉ là kiến thức thiết kế — đây là nền tảng bắt buộc cho bất kỳ kỹ sư nào vận hành BMS hiệu quả. Kỹ sư không nắm rõ ranh giới bậc thấp/bậc cao sẽ mất hàng giờ debug ở sai tầng.

Chương trình đào tạo BMS tại Nam Hoang Controls được thiết kế để kỹ sư thực sự hiểu kiến trúc phân tầng này — không phải chỉ biết bấm giao diện supervisor mà không hiểu dữ liệu đến từ đâu. Học viên được thực hành trên cả hai tầng: từ đấu dây Modbus, cấu hình DDC, đến lập trình logic tích hợp trên Niagara Supervisor.

Về mặt vận hành, kế hoạch bảo trì BMS phải bao gồm cả hai tầng với checklist riêng biệt. Bậc thấp cần kiểm tra định kỳ tín hiệu I/O, kiểm tra cáp, calibrate sensor. Bậc cao cần kiểm tra network health, log supervisor, backup cấu hình, và review alarm history.

Kết Luận

Kết nối bậc cao và bậc thấp trong BMS không phải là hai lựa chọn cạnh tranh — chúng là hai tầng bổ sung cho nhau trong một kiến trúc hoàn chỉnh. Bậc thấp đảm bảo độ tin cậy và tốc độ điều khiển ở tầng vật lý; bậc cao mang lại trí tuệ, khả năng tích hợp và phân tích ở tầng quản lý. Hiểu rõ ưu nhược điểm của từng tầng, và biết đặt ranh giới đúng chỗ, chính là kỹ năng phân biệt kỹ sư BMS thực chiến với người chỉ biết vận hành giao diện.
