Phân phối năng lượng lạnh HVAC hiệu quả trong tòa nhà hiện đại

Phân phối năng lượng lạnh HVAC đóng vai trò là "mạch máu" điều phối sự tiện nghi và hiệu quả vận hành trong kỷ nguyên của các công trình xanh và tòa nhà thông minh. Với hơn 15 năm kinh nghiệm thực chiến trong lĩnh vực M&E, tôi nhận thấy rằng việc thiết kế một hệ thống Chiller trung tâm mạnh mẽ là chưa đủ. Hiệu quả thực sự nằm ở cách chúng ta luân chuyển nguồn năng lượng đó đến từng mét vuông không gian sử dụng thông qua các thiết bị AHU, PAU, FCU và VAV.

Phân phối năng lượng lạnh HVAC không chỉ đơn thuần là thổi gió lạnh vào phòng. Đó là sự kết hợp phức tạp giữa kỹ thuật thủy lực, động lực học chất lỏng và thuật toán điều khiển tự động hóa. Một hệ thống phân phối được thiết kế và T&C (Testing & Commissioning) chuẩn xác có thể giúp doanh nghiệp tiết kiệm tới 30% chi phí điện năng hàng tháng, đồng thời kéo dài tuổi thọ thiết bị đáng kể.

Phân phối năng lượng lạnh HVAC là gì? Định nghĩa và tầm quan trọng

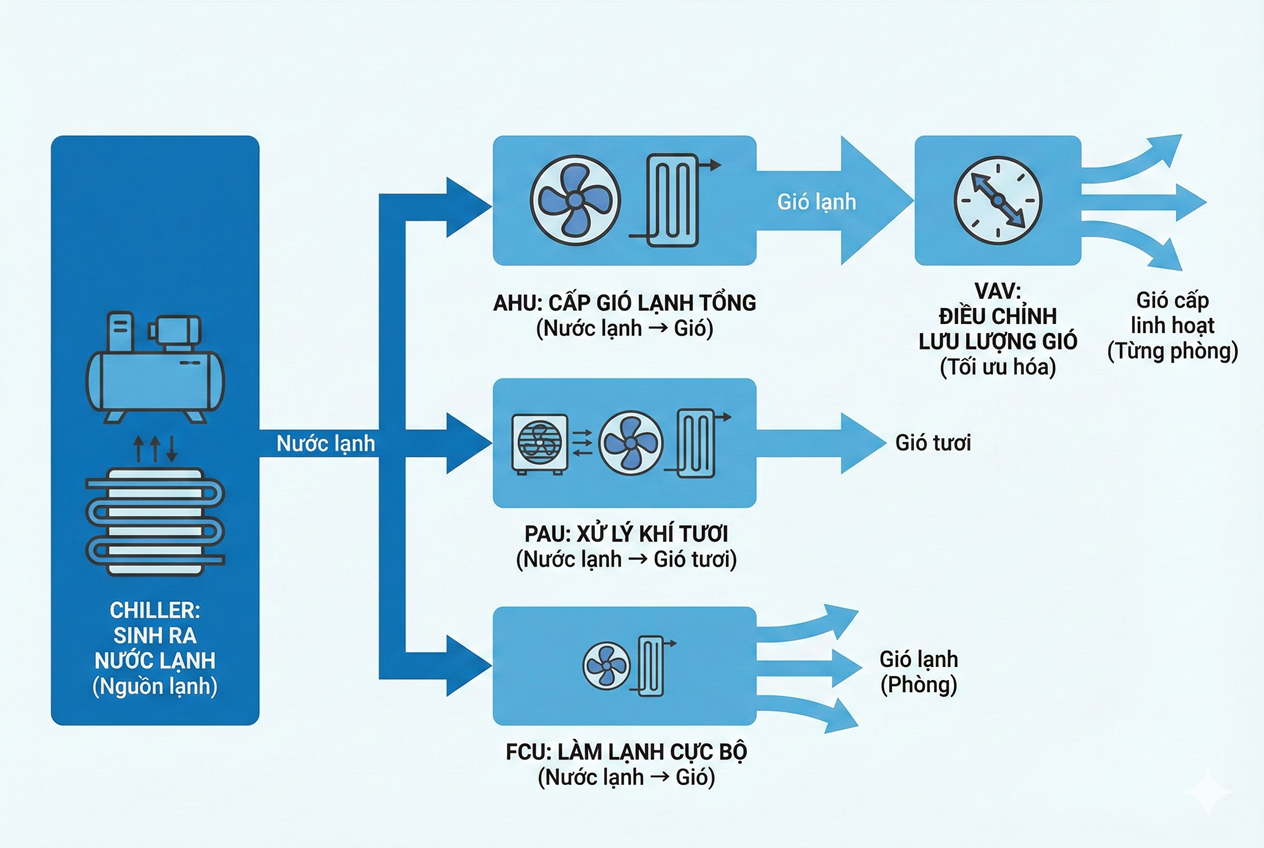

Phân phối năng lượng lạnh HVAC là quá trình truyền tải nhiệt lượng từ nguồn lạnh trung tâm (thường là cụm Chiller) đến các không gian cần làm mát thông qua các môi chất trung gian như nước lạnh và không khí. Quá trình này bao gồm việc điều khiển lưu lượng, áp suất và nhiệt độ tại từng điểm cuối để đáp ứng tải lạnh thay đổi liên tục của tòa nhà.

Tại sao chúng ta cần quan tâm đặc biệt đến khâu phân phối? Trong một tòa nhà văn phòng hạng A hoặc một Data center quy mô lớn, tải lạnh không bao giờ cố định. Khu vực phía Đông có thể cần làm lạnh sâu vào buổi sáng, trong khi khu vực phía Tây lại chịu tải cao vào buổi chiều. Nếu hệ thống phân phối không linh hoạt, hiện tượng "nơi quá lạnh, nơi quá nóng" sẽ xảy ra, gây lãng phí năng lượng nghiêm trọng và làm giảm trải nghiệm của người dùng.

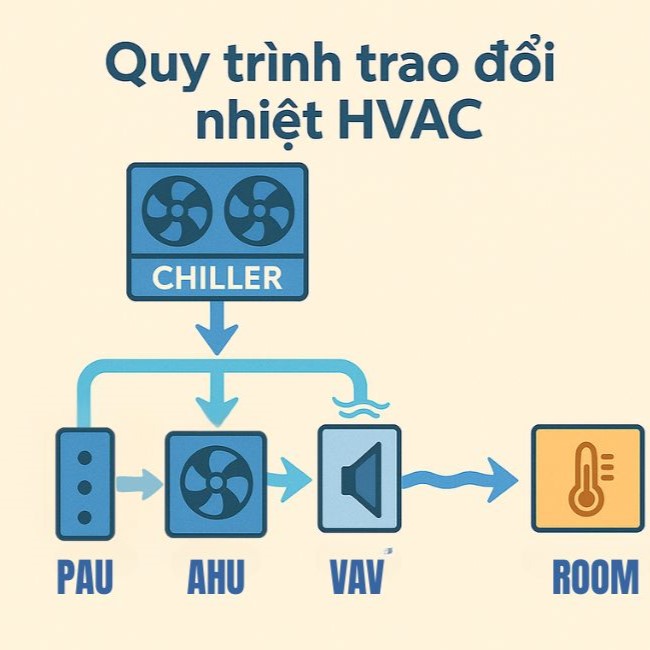

Chu trình vận hành chi tiết: Từ Chiller Central Plant đến không gian sử dụng

Để tối ưu hóa việc Phân phối năng lượng lạnh HVAC, người kỹ sư cần nắm vững chu trình chuyển hóa năng lượng qua 4 giai đoạn cốt lõi. Mỗi giai đoạn là một mắt xích quan trọng ảnh hưởng đến chỉ số COP (Coefficient of Performance) của toàn hệ thống.

1. Giai đoạn sản xuất năng lượng lạnh (Chiller Plant)

Năng lượng lạnh được khởi đầu tại cụm Chiller. Tại đây, môi chất lạnh thực hiện chu trình nén hơi để làm lạnh nước xuống khoảng 6°C - 7°C. Nước lạnh sau đó được bơm sơ cấp và thứ cấp đẩy vào đường ống chính dẫn đến các tầng. Đây là điểm khởi đầu của mọi quy trình phân phối năng lượng lạnh HVAC hiệu quả.

2. Giai đoạn truyền tải sơ cấp (AHU và PAU)

Tại các phòng máy tầng, thiết bị AHU (Air Handling Unit) và PAU (Primary Air Unit) tiếp nhận nước lạnh. Nước lạnh đi qua các ống đồng cánh nhôm (coil), trao đổi nhiệt với luồng khí tươi từ ngoài trời hoặc khí hồi từ trong phòng. - PAU: Xử lý độ ẩm và nhiệt độ của khí tươi, đảm bảo nồng độ CO2 đạt chuẩn. - AHU: Xử lý khối lượng lớn không khí để tạo ra gió lạnh tổng cấp vào các ống gió chính.

3. Giai đoạn điều phối linh hoạt (VAV Terminal Units)

Điều gì xảy ra khi một phòng họp 20 người bỗng nhiên trống rỗng? Lúc này, hệ thống VAV (Variable Air Volume) sẽ phát huy tác dụng. Đây là thiết bị thông minh trong mạng lưới Phân phối năng lượng lạnh HVAC, có khả năng đóng/mở cánh bướm ga dựa trên tín hiệu từ cảm biến nhiệt độ phòng, từ đó điều chỉnh chính xác lượng gió cấp vào, tránh làm lạnh dư thừa.

4. Giai đoạn làm lạnh cục bộ (FCU)

Đối với các khu vực chia nhỏ như phòng khách sạn hay văn phòng nhỏ, FCU (Fan Coil Unit) thường được ưu tiên. FCU hoạt động độc lập hơn, cho phép người dùng cuối tự điều chỉnh nhiệt độ theo nhu cầu cá nhân mà không ảnh hưởng đến các khu vực khác trong hệ thống phân phối chung.

Phân tích vai trò các thiết bị trong hệ thống phân phối năng lượng

Trong các khóa đào tạo BMS chuyên sâu, chúng tôi luôn nhấn mạnh rằng mỗi thiết bị là một "nút thắt" trong bài toán năng lượng. Việc hiểu rõ vai trò của chúng giúp kỹ sư vận hành đưa ra các chiến lược điều khiển tối ưu.

Tối ưu hóa phân phối năng lượng lạnh: Kinh nghiệm từ các dự án lớn

Làm thế nào để hệ thống Phân phối năng lượng lạnh HVAC đạt hiệu suất cao nhất? Dựa trên kinh nghiệm T&C nhiều tòa nhà phức hợp, tôi đề xuất 4 giải pháp kỹ thuật cốt lõi sau đây:

1. Ứng dụng biến tần (VSD) cho hệ thống bơm và quạt

Lưu lượng nước lạnh và lưu lượng gió không nên là một hằng số. Việc lắp đặt biến tần cho phép bơm thứ cấp và quạt AHU thay đổi tốc độ theo áp suất tĩnh của đường ống. Khi các VAV đóng bớt, áp suất tăng lên, biến tần sẽ giảm tốc độ quạt, giúp tiết kiệm điện năng lên đến 40% ở chế độ tải thấp.

2. Cân bằng thủy lực và cân bằng gió (TAB)

Một hệ thống Phân phối năng lượng lạnh HVAC không được cân bằng sẽ dẫn đến tình trạng "đầu thừa đuôi thiếu". Các thiết bị gần Chiller nhận quá nhiều nước lạnh, trong khi các thiết bị ở cuối trục đứng không đủ áp lực. Quy trình T&C nghiêm ngặt với việc sử dụng van cân bằng tự động (PICV) là chìa khóa để giải quyết vấn đề này.

3. Chiến lược kiểm soát nhiệt độ nước hồi (Delta T)

Hội chứng "Delta T thấp" là kẻ thù của hiệu suất. Nếu nước lạnh cấp đi 7°C nhưng quay về 9°C (trong khi thiết kế là 12°C), Chiller sẽ hoạt động không hiệu quả. Chúng ta cần tối ưu hóa tốc độ dòng chảy qua coil của AHU để đảm bảo trao đổi nhiệt tối đa, duy trì Delta T ở mức lý tưởng (khoảng 5°C - 6°C).

4. Tích hợp và đào tạo BMS chuyên sâu

Hệ thống BMS (Building Management System) là bộ não điều khiển toàn bộ quá trình phân phối. Việc đào tạo BMS cho đội ngũ vận hành giúp họ hiểu cách tinh chỉnh các vòng lặp PID, thiết lập lịch trình hoạt động (Scheduling) và phân tích dữ liệu cảnh báo sớm để ngăn ngừa lãng phí năng lượng.

Giải pháp làm lạnh cho Data Center: Một đẳng cấp phân phối khác

Trong môi trường Data center, việc phân phối năng lượng lạnh HVAC không chỉ là sự tiện nghi mà là sự sống còn của thiết bị. Với mật độ nhiệt cực cao từ các server, hệ thống phân phối phải đảm bảo tính liên tục 24/7 và độ chính xác tuyệt đối.

Các giải pháp như In-Row Cooling (làm lạnh hàng rack) hay Cold Aisle Containment (cô lập hành lang lạnh) đang trở thành tiêu chuẩn. Tại đây, quá trình Phân phối năng lượng lạnh HVAC được tập trung vào việc loại bỏ các "điểm nóng" (hot spots) và đảm bảo áp suất dương trong sàn nâng để đẩy khí lạnh đến đúng nơi cần thiết.

Hỏi: Tại sao hệ thống VAV lại tiết kiệm điện hơn hệ thống CAV?

Đáp: VAV (Variable Air Volume) điều chỉnh lưu lượng gió theo tải thực tế, giúp giảm công suất quạt AHU thông qua biến tần. Ngược lại, CAV (Constant Air Volume) luôn thổi một lượng gió cố định, gây lãng phí năng lượng khi phòng không có người hoặc tải thấp.

Hỏi: Quy trình T&C hệ thống HVAC bao gồm những bước chính nào?

Đáp: Quy trình bao gồm: Kiểm tra lắp đặt (Installation Verification), Thử áp lực đường ống, Thử kín ống gió, Cân bằng nước, Cân bằng gió (TAB), và Kiểm tra chức năng điều khiển liên động với hệ thống BMS.

Hỏi: Tầm quan trọng của việc đào tạo BMS đối với kỹ sư vận hành?

Đáp: Đào tạo BMS giúp kỹ sư làm chủ công nghệ, biết cách tối ưu hóa các thông số vận hành như Setpoint, deadband, giúp hệ thống chạy ổn định, tiết kiệm điện và phát hiện sớm các hư hỏng tiềm ẩn của thiết bị phân phối.

Hệ thống Phân phối năng lượng lạnh HVAC hiệu quả là sự tổng hòa giữa thiết kế thông minh, thiết bị chất lượng và quy trình vận hành chuẩn mực. Từ việc hiểu rõ chu trình nước lạnh đến việc áp dụng các công nghệ điều khiển hiện đại như VAV hay BMS, mỗi bước đi đều đóng góp vào mục tiêu phát triển bền vững của công trình.

Điều này có nghĩa là gì? Đầu tư vào một hệ thống phân phối chuẩn ngay từ đầu và thực hiện T&C kỹ lưỡng không phải là một chi phí, mà là một khoản đầu tư sinh lời thông qua việc cắt giảm hóa đơn năng lượng và chi phí bảo trì trong tương lai. Hy vọng những chia sẻ từ kinh nghiệm thực chiến của tôi sẽ giúp bạn có cái nhìn sâu sắc hơn về giải pháp tối ưu cho tòa nhà của mình.
