Hệ Thống Chiller Plant Data Center: Giải Pháp Tối Ưu Năng Lượng & Hiệu Suất

Hệ thống chiller plant trong data center không chỉ là thiết bị làm lạnh - đây là xương sống của toàn bộ chiến lược quản lý nhiệt. Nếu chiller plant thiết kế sai hoặc vận hành kém, nhiệt độ phòng máy chủ có thể vượt ngưỡng an toàn trong vòng 3-5 phút sau khi hệ thống dừng, dẫn đến downtime không thể cứu vãn. Theo kinh nghiệm T&C tại nhiều Data Center Tier III tại Việt Nam, hơn 40% sự cố cooling xuất phát từ thiết kế thủy lực không tối ưu và chế độ vận hành BMS chưa được tinh chỉnh đúng mức.

1. Chiller Plant Trong Data Center Là Gì?

Chiller plant là hệ thống làm lạnh trung tâm cung cấp nước lạnh (chilled water - CHW) cho toàn bộ hệ thống CRAC/CRAH, AHU hoặc các thiết bị trao đổi nhiệt trong data center. Khác với hệ thống DX (direct expansion) đơn lẻ, chiller plant hoạt động theo vòng khép kín: nước lạnh được bơm từ chiller đến các thiết bị trao đổi nhiệt, hấp thụ nhiệt từ IT load, rồi quay về chiller để làm lạnh lại.
Cấu trúc cơ bản của một chiller plant bao gồm bốn thành phần chính: Chiller (máy làm lạnh nước), Cooling Tower / Dry Cooler (giải nhiệt), Pump System (hệ thống bơm CHW và CW), và Piping/Hydraulic Circuit (vòng thủy lực). BMS đóng vai trò điều phối toàn bộ hệ thống theo trạng thái tải thực tế.

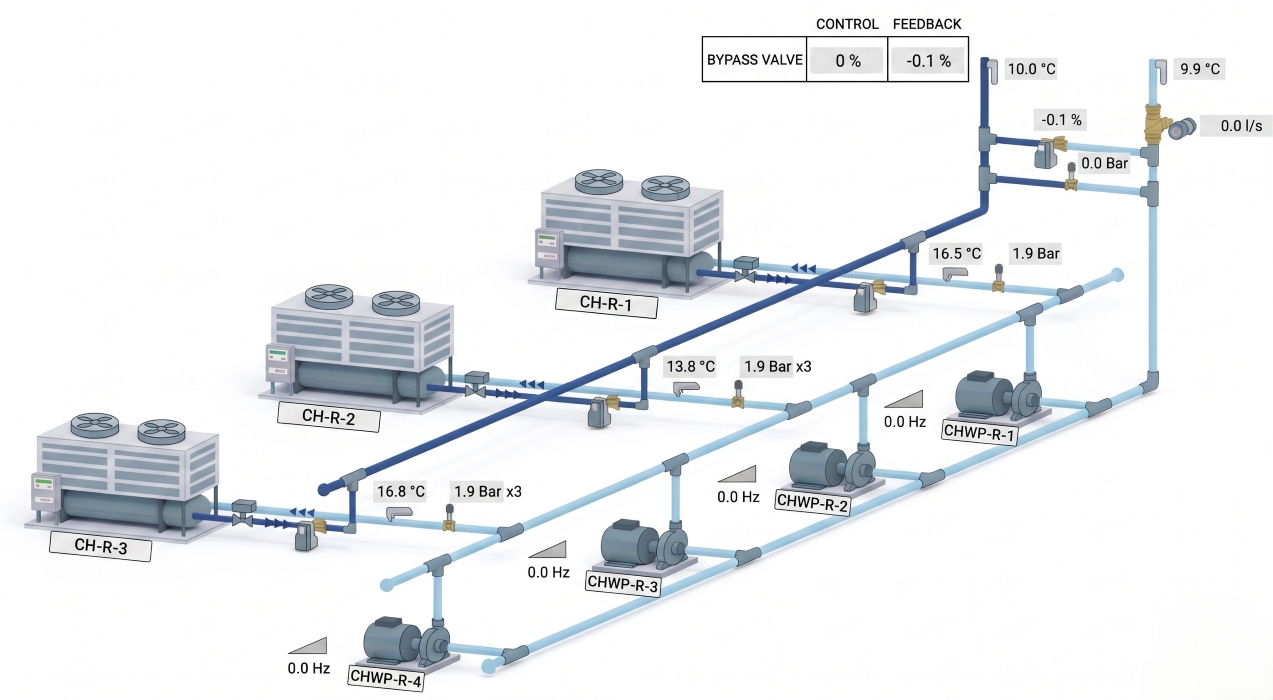

2. Sơ Đồ Vòng Lạnh Và Các Thành Phần Cốt Lõi

2.1 Vòng Chilled Water (CHW Loop)
Vòng CHW là mạch nước lạnh chạy giữa chiller và các thiết bị tiêu thụ lạnh. Nhiệt độ supply tiêu chuẩn cho data center thường là 12-14°C supply / 18-20°C return - cao hơn so với tòa nhà văn phòng thông thường (6-7°C supply). Việc nâng setpoint CHW supply lên 1°C có thể cải thiện COP của chiller thêm khoảng 2-3%, trực tiếp giảm PUE toàn DC.
Trong thiết kế hiện đại, vòng CHW thường áp dụng variable flow bằng bơm tần số biến đổi (VFD pump), cho phép lưu lượng thay đổi theo nhu cầu thực tế thay vì chạy cố định. Đây là một trong những biện pháp tiết kiệm năng lượng hiệu quả nhất trong chiller plant.

2.2 Vòng Condenser Water (CW Loop) - Chiller Water-Cooled
Với chiller water-cooled (phổ biến hơn ở DC lớn), nhiệt thải từ condenser được mang qua vòng CW lên cooling tower để giải nhiệt ra môi trường. Nhiệt độ CW supply thường duy trì ở mức 28-32°C, phụ thuộc vào điều kiện thời tiết và hiệu suất cooling tower.
Tại các Data Center ở Việt Nam, điều kiện khí hậu nhiệt đới với nhiệt độ bầu ướt (wet bulb) trung bình 26-28°C là thách thức lớn cho thiết kế cooling tower. Kỹ sư cần tính toán dựa trên wet bulb design day, không phải nhiệt độ khô, để tránh undersizing thiết bị.
2.3 Chiller Air-Cooled vs. Water-Cooled

Với Data Center từ Tier II trở lên và IT load trên 500 kW, water-cooled chiller là lựa chọn kinh tế hơn về dài hạn, dù chi phí đầu tư ban đầu cao hơn khoảng 20-30%.

3. Redundancy Trong Chiller Plant - N+1, 2N Và Thiết Kế Chịu Lỗi

3.1 Nguyên Tắc Dự Phòng
Redundancy trong data center là yếu tố then chốt ảnh hưởng đến xếp hạng Tier. Đối với chiller plant, các mức dự phòng phổ biến gồm:
•    N+1: Có một chiller/pump dự phòng bổ sung. Nếu một unit hỏng, hệ thống vẫn đáp ứng 100% tải. Phù hợp Tier II-III.
•    2N: Toàn bộ hệ thống được nhân đôi, hoạt động song song. Mỗi nhánh độc lập có thể gánh 100% tải. Yêu cầu của Tier IV.
•    N+1 pump / N+1 chiller: Trong thực tế, nhiều DC thiết kế N+1 cho chiller nhưng 2N cho pump để giảm rủi ro từ điểm dễ hỏng hơn.

3.2 Switchover Tự Động Qua BMS
Khi một chiller trip hoặc bơm hỏng, hệ thống BMS phải kích hoạt đơn vị dự phòng trong thời gian không quá 30-60 giây để tránh nhiệt độ vòng lạnh tăng vọết. Logic standby pump automation và chiller sequencing là một trong những điểm T&C quan trọng nhất cần kiểm tra nghiêm ngặt trước khi bàn giao DC. Trong các dự án thực tế, tôi đã gặp nhiều trường hợp logic BMS được lập trình sai thứ tự ưu tiên khỳi động, khiến standby unit không kích hoạt đúng lúc.

4. Thiết Kế Thủy Lực Và Những Lỗi Phổ Biến

4.1 Primary/Secondary Pump Arrangement
Sơ đồ thủy lực phổ biến nhất cho DC là Primary-Secondary (P/S) Loop với decoupler pipe: vòng primary giữ lưu lượng ổn định qua chiller, vòng secondary phân phối đến tải theo nhu cầu. Decoupler cho phép hai vòng hoạt động độc lập, tránh tình trạng chiller bị surge do lưu lượng giảm đột ngột.
Xu hướng hiện đại hơn là Variable Primary Flow (VPF), bỏ bơm secondary, cho phép lưu lượng qua chiller thay đổi trực tiếp. VPF tiết kiệm điện bơm đáng kể nhưng đòi hỏi chiller phải support minimum flow ratio (thường ≥ 25% rated flow) và BMS phải kiểm soát ramp rate chặt chẽ.
4.2 Lỗi Phổ Biến Trong Thiết Kế Chiller Plant
Dựa trên kinh nghiệm T&C tại các dự án DC, ba lỗi thường gặp nhất:

• Undersized buffer tank: Buffer tank không đủ dung tích dẫn đến chiller cycling (bật tắt liên tục) khi IT load thấp, làm giảm tuổi thọ compressor nghiêm trửng. Thông thường buffer tank cần tối thiểu 10 lít/kW công suất chiller.
• Không cân bằng thủy lực (hydraulic balancing): Các nhánh xa chiller nhận lưu lượng không đủ vì không lắp balancing valve. Kết quả là một số CRAH/AHU thiếu lạnh dù chiller hoạt động bình thường.
• Setpoint CHW quá thấp: Nhiều đơn vị vận hành duy trì CHW supply ở 7-8°C theo thói quen từ tòa nhà thương mại, trong khi data center hoàn toàn có thể chạy ở 12-14°C. Đây là lãng phí năng lượng không cần thiết.

5. Tích Hợp BMS Và Tối Ưu Năng Lượng Chiller Plant

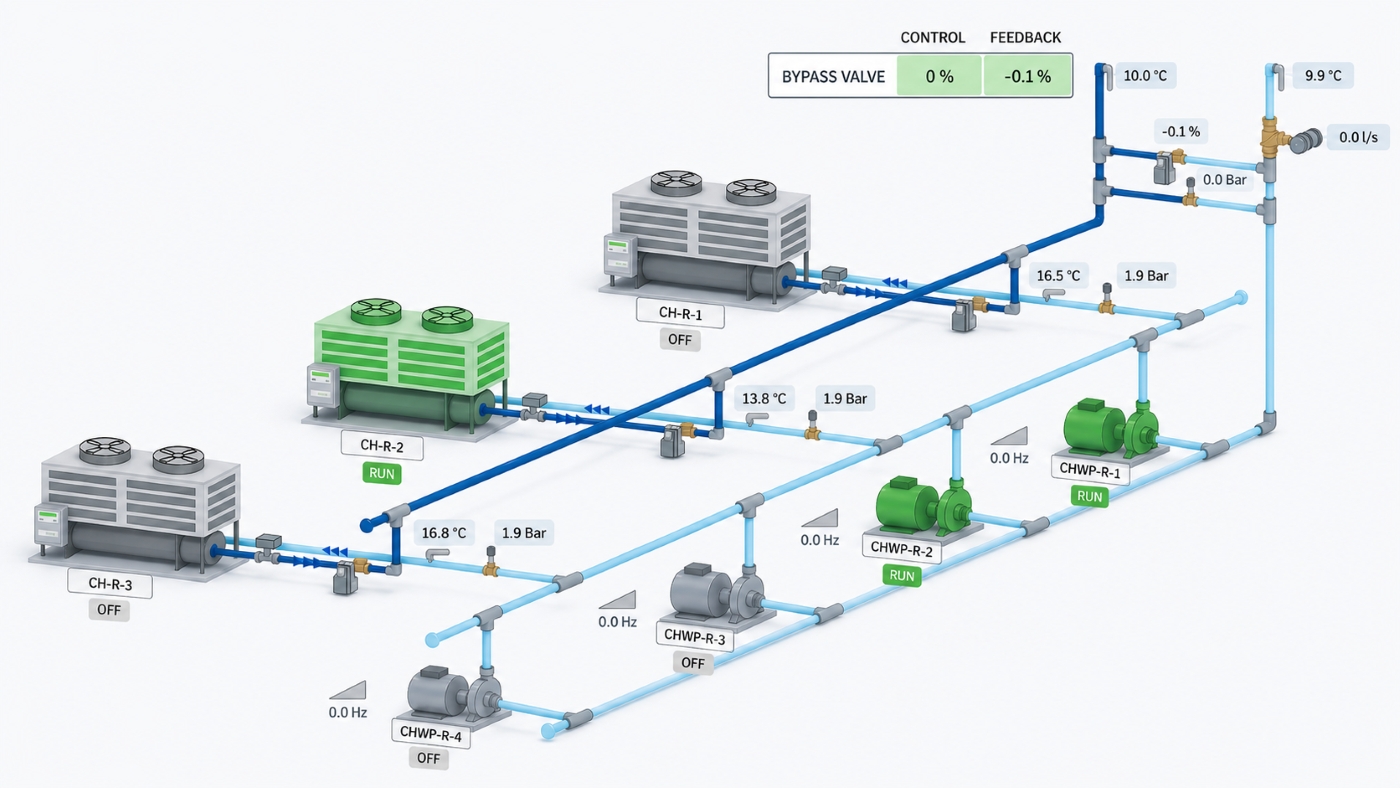

5.1 Chiller Sequencing và Load Staging
BMS kiểm soát chiller sequencing - quyết định khi nào bật/tắt thêm chiller dựa trên IT load thực tế. Logic chuẩn: khỳi động chiller tiếp theo khi chiller đang chạy đạt 80% công suất; tắt chiller dư khi toàn hệ thống chỉ cần dưới 60% công suất còn lại. Điều này tránh tình trạng chạy hai chiller mỗi chiếc 40% tải thay vì một chiller 80% - kém hiệu quả hơn về COP.
5.2 Chiller Plant Optimization Qua BMS/DCIM
Tích hợp chiller plant với hệ thống BMS và DCIM cho phép giám sát thời gian thực và tối ưu hóa tự động các thông số: CHW supply setpoint reset theo tải (CHW reset), CW setpoint reset theo wet bulb, tốc độ bơm VFD, và số lượng cooling tower cell hoạt động. Tổng hợp lại, một chiến lược tối ưu chiller plant có thể giảm PUE từ 1,6 xuống 1,35-1,4 - tương đương tiết kiệm hàng trăm nghìn USD mỗi năm cho DC quy mô 1 MW IT load.
5.3 Monitoring KPIs Quan Trọng
•    COP chiller (target ≥ 4,5 với water-cooled)
•    Delta T CHW (supply/return): target 6-8°C; nếu < 4°C là dấu hiệu low delta T syndrome
•    Approach temperature cooling tower: target ≤ 3°C so với wet bulb
•    Pump efficiency point: kiểm tra operating point trên pump curve
•    Fouling factor condenser/evaporator: theo dõi qua pressure drop trend

6. Quy Trình T&C Chiller Plant Trong Data Center

Quy trình T&C cho chiller plant là một trong những hạng mục kỹ thuật phức tạp nhất trong giai đoạn nghiệm thu DC. Các bước không thể bỏ qua:

• Pre-commissioning: Kiểm tra đường ống, flushing và cleaning hệ thống CHW/CW, nạp hóa chất water treatment, cân chỉnh balancing valve.
• Functional testing từng thiết bị: Test chiller start/stop, pump rotation, ATS chiller board, protective relay, low flow cutout, high/low pressure safety.
• Integrated System Test (IST): Mô phỏng sự cố - chiller trip, pump fail, power failure - để xác nhận BMS kích hoạt standby đúng thứ tự và đúng thời gian.
• Load test: Chạy hệ thống dưới tải thực tế (hoặc load bank) để xác nhận capacity và setpoint control đạt thiết kế.

7. FAQ - Câu Hỏi Thường Gặp Về Chiller Plant Data Center

• Chiller plant data center khác gì với tòa nhà thương mại?

Điểm khác biệt lớn nhất là yêu cầu về redundancy và tính liên tục. Tòa nhà văn phòng có thể chấp nhận downtime vài giờ để bảo trì, trong khi DC Tier III/IV không thể có planned downtime ảnh hưỹng IT load. Ngoài ra, CHW supply setpoint, mật độ tải, và yêu cầu giám sát BMS cũng khác biệt đáng kể.

• Khi nào nên chọn free cooling / economizer mode?

Khi nhiệt độ bầu ướt ngoài trời đủ thấp (thường < 10°C với waterside economizer, < 18°C với airside), có thể bypass chiller và dùng cooling tower trực tiếp để làm mát CHW. Tại Việt Nam, cơ hội free cooling hạn chế do khí hậu nhiệt đới, nhưng vẫn áp dụng được vào mùa khô ở miền Bắc.

• Low delta T syndrome là gì và cách khắc phục?

Low delta T xảy ra khi chênh lệch nhiệt độ CHW supply/return thấp hơn thiết kế, buộc phải tăng lưu lượng bơm để đáp ứng cùng lượng nhiệt, làm tốn điện bơm. Nguyên nhân thường là: ba ngả van (3-way valve) không đóng kín, coil CRAH bị tắc bẩn, hoặc bypass không kiểm soát. Khắc phục cần audit thủy lực toàn hệ thống và điều chỉnh lại control valve.

Hệ thống chiller plant trong data center là hạ tầng kỹ thuật đòi hỏi thiết kế bài bản, vận hành chuyên nghiệp và tích hợp BMS chặt chẽ. Từ việc chọn sơ đồ thủy lực, tính toán redundancy đến tối ưu CHW setpoint và chiller sequencing - mỗi quyết định đều có tác động trực tiếp đến PUE và độ tin cậy của DC. Hiểu đúng về chiller plant data center là nền tảng không thể thiếu trước khi triển khai T&C hay tối ưu năng lượng.
