Quy trình T&C cho dự án: 6 cấp độ kiểm tra và chạy thử hệ thống

Trong lĩnh vực xây dựng cơ điện (M&E) và tự động hóa tòa nhà (BMS), quy trình Testing and Commissioning (T&C) không chỉ đơn thuần là việc bật công tắc và kiểm tra xem thiết bị có chạy hay không. Đối với các công trình trọng điểm như Data Center, khách sạn 5 sao hay nhà máy công nghệ cao, T&C là một nghệ thuật kỹ thuật đòi hỏi sự chính xác tuyệt đối để đảm bảo hệ thống vận hành theo đúng ý đồ thiết kế (Basis of Design - BOD). Với hơn 20 năm kinh nghiệm thực chiến trong các dự án quy mô lớn, tôi khẳng định rằng việc tuân thủ nghiêm ngặt quy trình T&C cho dự án 6 cấp độ là "chìa khóa vàng" để loại bỏ các rủi ro vận hành và tối ưu hóa hiệu suất năng lượng.

1. Tổng quan về quy trình T&C và vai trò của Commissioning Authority (CxA)

Quy trình T&C (Thử nghiệm và Kiểm định) là một tiến mục có hệ thống nhằm kiểm tra, giám sát và xác nhận rằng toàn bộ các phân hệ từ HVAC, điện trung thế/hạ thế, PCCC cho đến hệ thống điều khiển BMS đều hoạt động như một thể thống nhất. Đặc biệt trong môi trường Data Center, nơi mà chỉ một sai sót nhỏ trong logic điều khiển có thể dẫn đến thiệt hại hàng triệu đô la do downtime, vai trò của T&C trở nên quan trọng hơn bao giờ hết.

Vai trò của chuyên gia Commissioning (CxA)

Một sai lầm phổ biến là các đơn vị thi công thường tự thực hiện T&C mà không có sự giám sát độc lập. Chuyên gia CxA (Commissioning Authority) đóng vai trò là bên thứ ba khách quan, chịu trách nhiệm rà soát hồ sơ thiết kế từ giai đoạn sơ khai. Họ không chỉ kiểm tra thiết bị mà còn kiểm tra các kịch bản vận hành (Sequence of Operation - SOO). Ví dụ, trong hệ thống HVAC, CxA sẽ tính toán lại lưu lượng gió, áp suất tĩnh và các thông số Delta T để đảm bảo máy Chiller không rơi vào tình trạng Low Delta T Syndrome – một lỗi kinh điển gây lãng phí năng lượng khủng khiếp.

Tiêu chuẩn quốc tế áp dụng trong T&C

Quy trình 6 cấp độ mà chúng tôi áp dụng tại Nam Hoang Controls được xây dựng dựa trên các tiêu chuẩn khắt khe nhất thế giới như ASHRAE Guideline 0 (The Commissioning Process) và các tiêu chuẩn của Uptime Institute dành cho trung tâm dữ liệu. Việc hiểu rõ các khái niệm như Static Test (kiểm tra tĩnh) và Dynamic Test (kiểm tra động) giúp kỹ sư phân loại được các hạng mục ưu tiên, tránh chồng chéo công việc trên công trường.

2. Chi tiết 6 cấp độ trong quy trình T&C cho dự án chuyên nghiệp

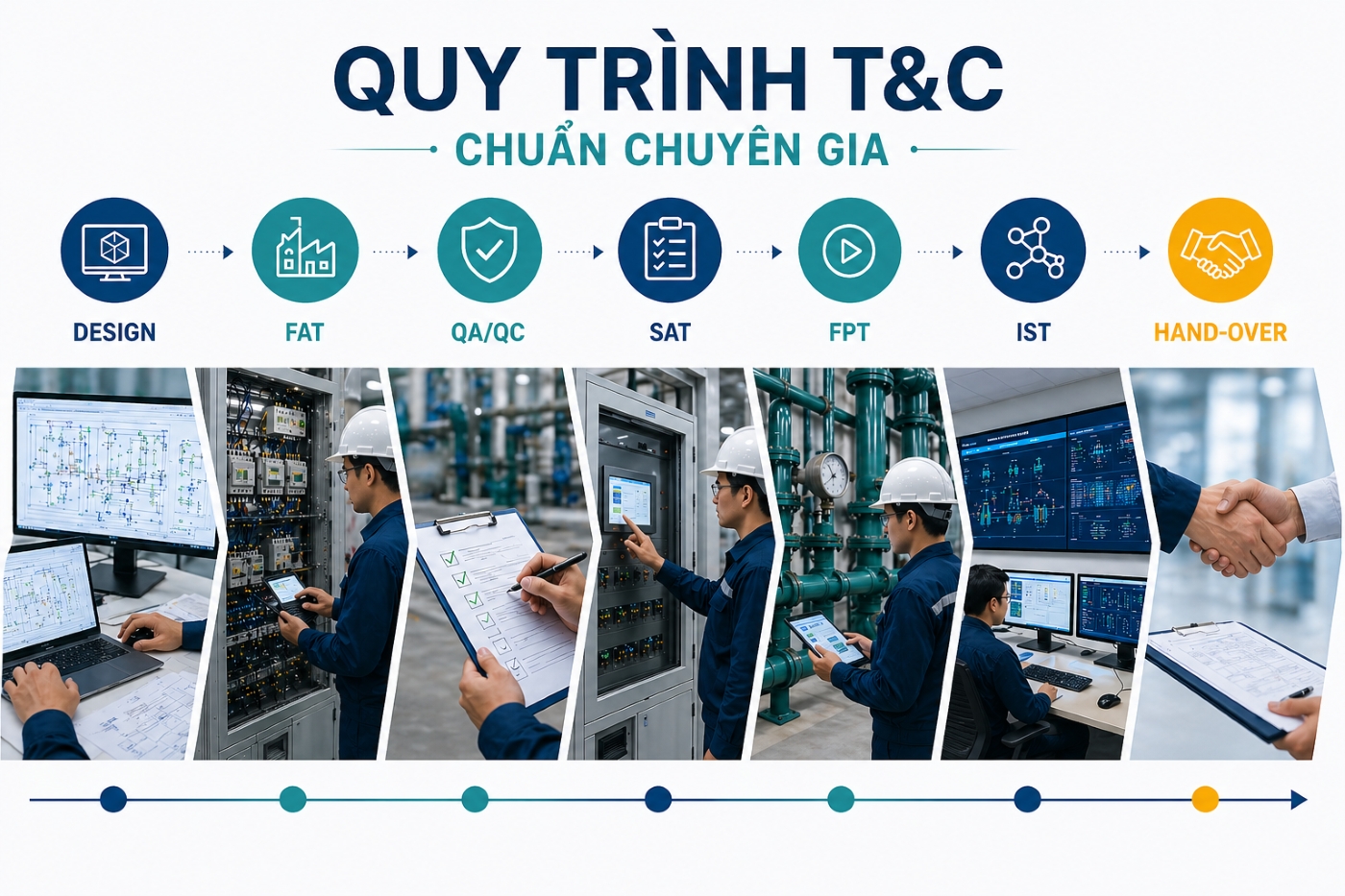

Để triển khai một dự án thành công, chúng tôi chia quy trình thành 6 giai đoạn (Levels) từ lúc hình thành ý tưởng cho đến khi bàn giao chìa khóa trao tay.

Level 0 & Level 1: Lập kế hoạch và kiểm tra tại nhà máy (FAT)

Level 0 - Programme and Design: Đây là giai đoạn quan trọng nhất nhưng thường bị bỏ qua. Chúng tôi thực hiện rà soát Design Intent. Các kỹ sư của Nam Hoang Controls sẽ xem xét các sơ đồ logic Modbus/BACnet, đảm bảo các điểm dữ liệu (points) cần thiết cho việc tối ưu hóa sau này đã được thiết kế đủ. Một bản kế hoạch Commissioning Plan (Cx Plan) chi tiết sẽ được lập ra, định nghĩa rõ các tiêu chí Pass/Fail.

Level 1 - Factory Acceptance Testing (FAT): Kiểm tra tại xưởng sản xuất. Đối với các thiết bị như tủ điện trung thế, máy phát điện hay Chiller, việc FAT giúp phát hiện lỗi sản xuất ngay tại nhà máy. Kỹ sư sẽ trực tiếp chứng kiến quy trình test tải, test ngắn mạch và các chức năng bảo vệ của thiết bị trước khi chúng được đóng gói vận chuyển về dự án.

Level 2 & Level 3: Kiểm tra lắp đặt (QA/QC) và Khởi động thiết bị (SAT)

Level 2 - Installation Verification: Sau khi thiết bị cập bến công trình, chúng tôi tiến hành kiểm tra QA/QC. Các hạng mục bao gồm: kiểm tra độ phẳng bệ máy, lực siết bulong, cách điện cáp (Megger test), và đặc biệt là kiểm tra đấu nối I/O của bộ điều khiển DDC. Việc gắn nhãn (tagging) và đi dây theo đúng chuẩn kỹ thuật là bắt buộc để phục vụ công tác bảo trì BMS sau này.

Level 3 - Start-Up (Site Acceptance Test - SAT): Thiết bị được cấp nguồn lần đầu. Đây là lúc chúng tôi kiểm tra chiều quay motor, đo dòng khởi động và dòng định mức. Đối với hệ thống BMS, giai đoạn này gọi là "Point-to-Point check" – xác minh từng cảm biến nhiệt độ, áp suất, độ ẩm truyền tín hiệu chính xác về trung tâm. Chúng tôi sử dụng các thiết bị đo kiểm chuẩn (calibrated) để so sánh giá trị thực tế và giá trị hiển thị trên phần mềm.

3. Vận hành chức năng (FPT) và Liên động hệ thống (IST): Linh hồn của quy trình T&C

Nếu các bước trên chỉ tập trung vào phần cứng, thì Level 4 và Level 5 chính là lúc "thổi hồn" vào hệ thống thông qua các thuật toán điều khiển tiên tiến.

Level 4 - Functional Performance Testing (FPT)

Ở cấp độ này, chúng tôi tiến hành tinh chỉnh các vòng lặp điều khiển (PID Tuning). Việc cài đặt Proportional (P), Integral (I) và Derivative (D) một cách cẩn thận sẽ ngăn chặn hiện tượng "hunting" (thiết bị đóng mở liên tục) của các van nước lạnh hay biến tần quạt. Chúng tôi thiết lập các Deadband phù hợp để hệ thống không phản ứng quá nhạy với những dao động nhỏ, từ đó kéo dài tuổi thọ thiết bị. Mọi kịch bản lỗi (Failure Mode) đều được giả lập: "Chuyện gì xảy ra nếu cảm biến áp suất đường ống chính bị hỏng?". Hệ thống phải tự động chuyển sang chế độ an toàn (Failsafe) hoặc sử dụng giá trị thay thế từ cảm biến dự phòng.

Level 5 - Integrated Systems Testing (IST) và Thử nghiệm "Black Building"

IST là bài kiểm tra khắc nghiệt nhất, đặc biệt đối với giải pháp Redundancy Data Center. Chúng tôi thực hiện bài test "mất điện lưới" toàn diện (Black Building Test) để xác nhận: máy phát điện khởi động trong bao nhiêu giây, hệ thống ATS/STS chuyển mạch có gây gián đoạn tải IT hay không, và hệ thống BMS có tự động khởi động lại các kịch bản làm mát theo đúng thứ tự ưu tiên (Chiller Sequencing) hay không. Trong quá trình IST, chúng tôi sử dụng Load Bank (tải giả) để mô phỏng nhiệt lượng tỏa ra từ các server, đảm bảo hệ thống HVAC có thể duy trì môi trường tiêu chuẩn ngay cả ở mức tải tối đa.

4. Troubleshooting - Hướng dẫn xử lý sự cố thực chiến trong quá trình T&C

Trong quá trình thực hiện T&C BMS, các kỹ sư thường xuyên đối mặt với những vấn đề hóc búa. Dưới đây là 3 mã lỗi/tình huống kinh điển và cách xử lý chuyên sâu.

Lỗi 01: Mất truyền thông RS485 (Modbus RTU) giữa DDC và Inverter

Triệu chứng: Tín hiệu chập chờn, lúc nhận được data lúc báo Offline trên giao diện BMS Niagara.

Nguyên nhân: Thường do nhiễu từ cáp động lực hoặc thiếu điện trở đầu cuối (Termination Resistor - 120 Ohm). Một nguyên nhân khác là "Ground Loop" khi các thiết bị không chung mass tín hiệu.

Cách khắc phục: Kiểm tra lại việc nối đất lớp shield của cáp tín hiệu (chỉ nối đất tại 1 đầu). Sử dụng máy hiện sóng (Oscilloscope) để kiểm tra dạng sóng tín hiệu A-B. Đảm bảo các thông số Baud rate, Parity và Stop bit đồng bộ tuyệt đối.

Lỗi 02: Dao động áp suất đường ống nước lạnh (Hunting)

Triệu chứng: Biến tần bơm nâng hạ tần số liên tục, kim đồng hồ áp suất rung mạnh.

Nguyên nhân: Thông số Gain (P) trong bộ điều khiển PID quá cao hoặc vị trí lắp đặt cảm biến áp suất quá gần đầu đẩy của bơm (vùng nhiễu áp).

Cách khắc phục: Giảm giá trị P, tăng thời gian Integral (I). Nếu cần thiết, di dời cảm biến áp suất đến vị trí 2/3 chiều dài đường ống (Remote Differential Pressure) để có tín hiệu ổn định hơn.

Lỗi 03: Sai lệch nhiệt độ giữa cảm biến BMS và thiết bị cầm tay

Triệu chứng: BMS báo 22 độ C nhưng đo thực tế là 25 độ C.

Nguyên nhân: Chưa cấu hình đúng loại thermistor (NTC 10k, PT1000) hoặc sụt áp trên đường dây cáp tín hiệu quá dài đối với tín hiệu điện trở.

Cách khắc phục: Thực hiện "Calibration offset" trong phần mềm điều khiển. Nếu khoảng cách quá xa, nên chuyển sang dùng cảm biến output 4-20mA để chống nhiễu và suy hao tốt hơn.

5. Case Study: Quy trình T&C cho dự án Data Center 10MW Tier III

Một trong những dự án tiêu biểu mà đội ngũ Nam Hoang Controls từng thực hiện là trung tâm dữ liệu đạt chuẩn Tier III tại khu công nghệ cao. Thách thức lớn nhất là đảm bảo hệ thống Chiller hoạt động liên tục ngay cả khi mất điện đột ngột.

Triển khai kịch bản T&C thực tế:

• Chúng tôi áp dụng giải pháp "Fast Restart" cho Chiller: Cấu hình phần mềm để máy nén có thể khởi động lại trong vòng 120 giây sau khi có điện máy phát.
• Sử dụng bể chứa nước lạnh (Thermal Storage Tank) để duy trì nhiệt độ phòng máy trong thời gian chờ Chiller chạy lại.
• Trong quá trình IST, chúng tôi đã ngắt đột ngột 50% nguồn cấp điện để kiểm tra tính năng "Redundancy" của hệ thống bơm. Kết quả: Hệ thống tự động chuyển sang bơm dự phòng và điều chỉnh van Bypass mà không làm tăng áp suất đường ống quá mức an toàn.

Kết quả cuối cùng, dự án đã vượt qua tất cả các bài kiểm tra khắt khe nhất của đơn vị kiểm định quốc tế, đạt chỉ số PUE (Power Usage Effectiveness) ấn tượng là 1.45, tiết kiệm hàng tỷ đồng tiền điện mỗi năm cho chủ đầu tư.

6. Câu hỏi thường gặp (FAQ) về quy trình T&C

Tại sao cần thực hiện T&C 6 cấp độ thay vì chỉ test nhanh khi bàn giao?

Việc test nhanh (chỉ Level 3, 4) thường chỉ phát hiện được các lỗi bề nổi. Quy trình 6 cấp độ giúp kiểm soát từ gốc (giai đoạn thiết kế và FAT), giúp giảm thiểu tối đa các thay đổi đắt đỏ khi công trình đã hoàn thiện. Nó đảm bảo hệ thống không chỉ chạy được, mà còn chạy tối ưu và bền bỉ.

Chi phí cho quy trình T&C chuyên nghiệp chiếm bao nhiêu phần trăm ngân sách dự án?

Thông thường, chi phí T&C/Commissioning chiếm khoảng 0.5% đến 2.0% tổng giá trị phần cơ điện. Tuy nhiên, lợi ích mang lại là vô giá: giảm 10-20% chi phí vận hành hàng năm và tránh được các sự cố dừng hệ thống gây thiệt hại uy tín doanh nghiệp.

Nam Hoang Controls có cung cấp dịch vụ đào tạo đội ngũ vận hành sau T&C không?

Có, đây chính là Level 6 của chúng tôi. Chúng tôi không chỉ bàn giao hồ sơ mà còn tổ chức các khóa đào tạo BMS thực chiến, hướng dẫn kỹ sư tòa nhà cách đọc trendlog, xử lý báo động và tối ưu hóa hệ thống bằng Niagara Framework.

7. Kết luận và Giải pháp từ Nam Hoang Controls

Quy trình T&C cho dự án là một hành trình kỹ thuật nghiêm túc, đòi hỏi sự phối hợp chặt chẽ giữa các bên và sự am hiểu sâu sắc về hệ thống. Việc đầu tư đúng mức cho T&C không bao giờ là lãng phí, bởi đó chính là bảo hiểm tốt nhất cho hạ tầng của bạn.

Nếu bạn đang cần một đơn vị tư vấn T&C chuyên nghiệp hoặc muốn nâng cao năng lực đội ngũ, hãy đồng hành cùng Nam Hoang Controls:

• Tham gia khóa đào tạo BMS thực chiến tại Nam Hoang Controls → Chi tiết khóa học
• Tư vấn quy trình T&C cho dự án của bạn → Quy trình T&C
