Uptime Institute Tier là hệ thống tiêu chuẩn quốc tế dùng để đánh giá năng lực hạ tầng kỹ thuật của một Trung tâm dữ liệu (Data Center), dựa trên mức độ sẵn sàng và khả năng chống chịu rủi ro. Hệ thống này phân cấp từ Tier I đến Tier IV, giúp chủ đầu tư xác định mức độ đầu tư phù hợp với nhu cầu kinh doanh và rủi ro tài chính.
Dưới góc độ một kỹ sư thực chiến với 15 năm kinh nghiệm trong lĩnh vực BMS và T&C, Nam Hoàng Controls nhận thấy việc thấu hiểu Uptime Institute Tier không chỉ là nắm vững các con số về thời gian uptime. Nó là bài toán về kiến trúc liên kết (topology) – nơi mà hệ thống quản lý tòa nhà (BMS) và quy trình kiểm thử, bàn giao (T&C) đóng vai trò sống còn để hiện thực hóa các cam kết kỹ thuật trên bản vẽ vào thực tế vận hành.
Tại Việt Nam, khi các tập đoàn lớn như Viettel, CMC hay VNG chạy đua xây dựng hạ tầng số, việc áp dụng chuẩn Tier trở thành "tấm giấy thông hành" để tiếp cận các khách hàng toàn cầu. Đối với Nam Hoàng Controls, việc hỗ trợ đào tạo BMS và tư vấn quy trình T&C theo chuẩn Tier là sứ mệnh giúp các kỹ sư Việt Nam làm chủ những hệ thống phức tạp nhất thế giới.
Hệ thống phân cấp của Uptime Institute được xây dựng trên nguyên tắc lũy tiến (progressive classification). Điều này có nghĩa là một cơ sở đạt chuẩn Tier IV bắt buộc phải hội tụ đầy đủ tất cả các yêu cầu kỹ thuật của Tier I, II và III.
Khác với lầm tưởng của nhiều kỹ sư trẻ, việc phân hạng Tier không dựa trên việc đếm số lượng máy phát điện hay số lượng nguồn lưới. Thay vào đó, nó tập trung vào việc phân tích cấu trúc liên kết đường đi của năng lượng và luồng nhiệt. Trong quá trình quy trình T&C (Testing & Commissioning) thực tế tại các dự án lớn, chúng tôi luôn tập trung vào việc xác minh xem liệu hệ thống có thực sự phản ứng đúng như thiết kế khi có sự cố xảy ra hay không.
Mỗi cấp độ Tier phản ánh một mức độ chấp nhận rủi ro khác nhau. Tier I phù hợp cho các doanh nghiệp nhỏ với ngân sách hạn hẹp, trong khi Tier IV là "pháo đài" cho các hệ thống an ninh quốc gia hoặc giao dịch tài chính toàn cầu.

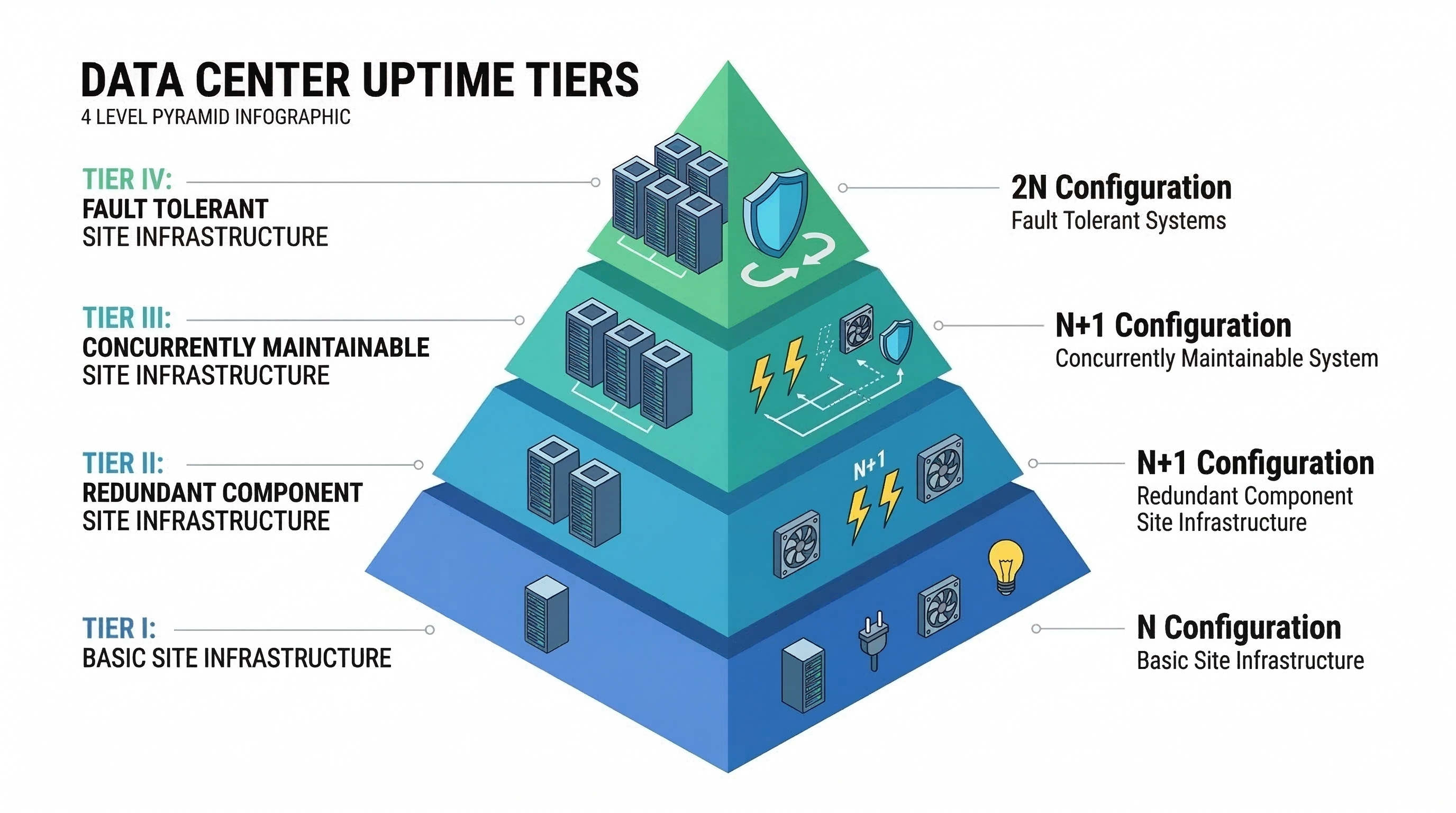

Sơ đồ 4 cấp độ Uptime Institute Tier
Trung tâm dữ liệu Tier I là mô hình hạ tầng đơn giản nhất, thường được giới chuyên môn gọi là "nhà kho có trang bị điện". Hệ thống này cung cấp không gian chuyên dụng cho thiết bị IT nhưng không có thành phần dự phòng (cấu trúc N).
Về mặt kỹ thuật, Tier I chỉ có một đường dẫn phân phối duy nhất cho cả điện và làm mát. Các thành phần cơ bản bao gồm UPS, máy phát điện và thiết bị làm mát. Tuy nhiên, rủi ro lớn nhất là sự thiếu vắng khả năng chống lỗi. Theo kinh nghiệm vận hành của tôi, bất kỳ sự cố nhỏ nào trên bảng mạch UPS hoặc rò rỉ van nước cũng có thể khiến toàn bộ hệ thống IT sụp đổ ngay lập tức.
Hơn nữa, để bảo trì hệ thống định kỳ, cơ sở Tier I bắt buộc phải đóng điện toàn diện (shutdown). Với mức độ khả dụng 99.671%, tương đương 28.8 giờ gián đoạn mỗi năm, Tier I chỉ phù hợp cho các dữ liệu tĩnh, không yêu cầu xử lý thời gian thực.
Tier II bước một chân vào thế giới của sự dự phòng với cấu trúc N+1 hoặc N+R. Mục tiêu là đảm bảo việc hỏng hóc một cấu kiện cơ khí đơn lẻ (như máy bơm, UPS đơn lẻ, hay chiller) sẽ không làm sụp đổ môi trường IT.
Hạ tầng Tier II được trang bị thêm các mô-đun UPS song song và máy phát dự phòng. Tuy nhiên, "tử huyệt" của Tier II nằm ở chỗ: tất cả các thiết bị dự phòng này vẫn dùng chung một đường dẫn phân phối duy nhất. Nếu đường cáp điện chính bị đứt hoặc tủ điện chuyển mạch trung tâm gặp sự cố, hệ thống vẫn sẽ gián đoạn hoàn toàn.
Trong các khóa đào tạo BMS tại Nam Hoàng Controls, chúng tôi luôn nhấn mạnh rằng Tier II vẫn yêu cầu ngắt điện toàn hệ thống khi bảo trì các thành phần phân phối chính. Do đó, mức độ khả dụng lý thuyết của nó chỉ đạt 99.741%, tương đương khoảng 22 giờ downtime hàng năm.
Đây là bước nhảy vọt về triết lý thiết kế và là tiêu chuẩn phổ biến nhất cho các ngân hàng và dịch vụ Cloud lớn tại Việt Nam. Khái niệm cốt lõi ở đây là "Bảo trì đồng thời" (Concurrently Maintainable).
Một hạ tầng Tier III yêu cầu đa đường dẫn phân phối điện và làm mát (thường là 1 Active và 1 Alternate). Theo quy tắc "Từng và Mọi" (Each and Every) của Uptime Institute, mỗi cấu kiện và mọi đường dẫn phải có khả năng tách rời để sửa chữa, thay thế mà không gây gián đoạn tải IT. Điều này yêu cầu các thiết bị IT phải là loại nguồn kép (dual-cord).
Khi thực hiện quy trình T&C cho hệ thống Tier III, chúng tôi phải kiểm tra nghiêm ngặt các "lỗ chờ không điện" (dead lugs) và khả năng cô lập van cơ khí đa điểm. Mục tiêu là đảm bảo kỹ thuật viên có thể làm việc an toàn trong khi hệ thống vẫn chạy thông suốt. Mức độ khả dụng của Tier III đạt 99.982%, tức là chỉ cho phép tối đa 1.6 giờ downtime mỗi năm.
Tuy nhiên, một điểm cần lưu ý: Tier III không bắt buộc khả năng "Dung sai lỗi" (Fault Tolerant). Nếu một lỗi bất ngờ xảy ra đúng vào lúc bạn đang bảo trì đường dẫn còn lại, hệ thống vẫn có rủi ro sụp đổ. Đây chính là "cửa sổ rủi ro" (window of risk) mà các nhà quản lý vận hành cần đặc biệt quan tâm trong quá trình bảo trì hệ thống.
Tier IV là chuẩn mực cao nhất, được thiết kế cho các hệ thống không cho phép bất kỳ kịch bản sụp đổ nào. Triết lý tối thượng của nó là "Khả năng chịu lỗi" (Fault Tolerant) là đặc tính thiết kế cho phép một hệ thống tiếp tục vận hành bình thường (hoặc ở mức hiệu suất chấp nhận được) mà không bị gián đoạn, ngay cả khi một hoặc nhiều thành phần bên trong nó gặp sự cố phần cứng hoặc phần mềm.
Kiến trúc Tier IV sử dụng cấu trúc 2N hoặc 2N+1 với các đường dẫn phân phối luôn hoạt động song song (Simultaneously Active). Điểm khác biệt lớn nhất là khả năng phản hồi tự động (autonomous response). Một hệ thống BMS cao cấp sẽ giám sát và tự động cô lập lỗi trong phần nhỏ của giây mà không cần sự can thiệp của con người.
Hình ảnh giao diện hệ thống BMS chuyên nghiệp từ Nam Hoàng Controls
Hơn thế nữa, Tier IV yêu cầu phân khu cách ly vật lý (compartmentalization). Các hệ thống dự phòng A và B phải đặt trong các phòng riêng biệt, ngăn cách bởi tường chống cháy. Điều này đảm bảo hỏa hoạn tại một khu vực không thể thiêu rụi hệ thống dự phòng. Với thiết kế vô khuyết này, thời gian chết hàng năm của Tier IV chỉ ở mức 26.3 phút (khả dụng 99.995%).
Bảng So sánh Kỹ thuật các Cấp độ Uptime Institute Tier
Để giúp các chủ đầu tư và kỹ sư có cái nhìn tổng quan nhất, dưới đây là bảng đối chiếu các chỉ tiêu kỹ thuật quan trọng dựa trên tài liệu của Uptime Institute.
| Đặc điểm | Tier I | Tier II | Tier III | Tier IV |
|---|---|---|---|---|
| Thành phần công suất | N | N+R | N+R | N+R (Kể cả khi lỗi) |
| Đường truyền dẫn | 1 Đường | 1 Đường | Đa đường (Active-Active) | Đa đường (Active-Active) |
| Bảo trì không ngừng máy | Không | Không | Có | Có |
| Khả năng chịu lỗi | Không | Không | Không | Có |
| Khoang vật lý | Không | Không | Không | Có |
Bức tranh thực tiễn: Làn sóng chuẩn hóa Data Center tại Việt Nam
Thị trường Việt Nam đang chứng kiến một cuộc chuyển mình ngoạn mục. Với sự bùng nổ của kinh tế số, các doanh nghiệp không còn hài lòng với những phòng máy chủ tạm bợ. Việc đạt các chứng nhận của Uptime Institute trở thành mục tiêu chiến lược.
Có 3 cấp độ chứng nhận mà một Data Center cần trải qua: TCDD (Tier Certification of Design Documents - Thiết kế), TCCF (Tier Certification of Constructed Facility - Xây dựng thực tế) và TCOS (Tier Certification of Operational Sustainability - Vận hành bền vững). Theo quan sát của tôi, việc đạt được TCCF là thử thách lớn nhất vì nó đòi hỏi hệ thống phải vượt qua các bài kiểm tra thực tế khắc nghiệt dưới sự giám sát của chuyên gia Uptime.
CMC Telecom với Tân Thuận Data Center là một ví dụ điển hình khi không chỉ đạt TCDD, TCCF Tier III mà còn đạt cả chứng chỉ TCOS Silver. Điều này khẳng định năng lực quản trị rủi ro và bảo trì hệ thống của họ ở đẳng cấp quốc tế. Dự án này cũng đạt tiêu chuẩn an toàn thông tin cấp độ 4, trở thành lựa chọn hàng đầu cho các ngân hàng.
Viettel Group cũng không kém cạnh khi sở hữu mạng lưới IDC khổng lồ. Cơ sở Viettel Hòa Lạc 2 đã vượt qua 52 bài kiểm tra khắt khe để nhận chứng chỉ TCCF Tier III với chỉ số PUE ấn tượng là 1.4. Hiện nay, Viettel đang hướng tới các mô hình Hyperscale như dự án An Khánh với công suất 60MW, tích hợp AI và công nghệ làm mát tiên tiến.

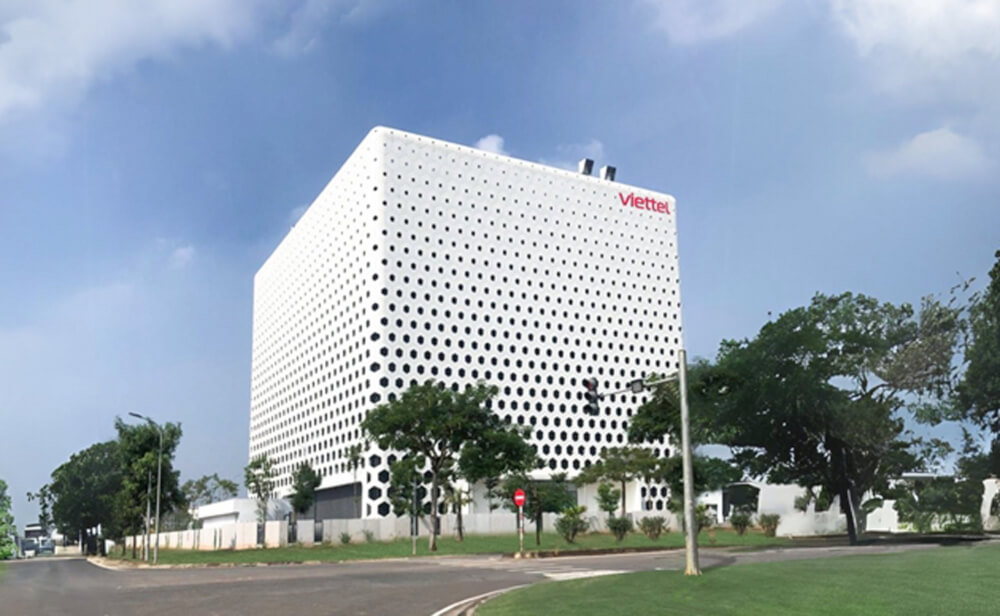

Hinh ảnh Trung tâm dữ liệu Viettel Hòa Lạc 2
Đặc biệt nhất là dự án NDC #1 của Vietnam National Data Center tại Hà Nội, một trong số ít dự án tại Việt Nam đạt chứng nhận thiết kế TCDD Tier IV. Đây là minh chứng cho tư duy chiến lược trong việc xây dựng một nền tảng dữ liệu quốc gia có khả năng dung sai lỗi tuyệt đối, bảo vệ an ninh thông tin trước mọi thảm họa.
Nhiều người hỏi tôi: "Tại sao cần chuyên gia T&C và BMS chuyên sâu khi đã có chứng chỉ Tier?" Câu trả lời nằm ở sự vận hành thực tế. Một bản thiết kế Tier IV hoàn hảo sẽ trở nên vô nghĩa nếu hệ thống BMS không được lập trình đúng cách hoặc quy trình T&C không phát hiện ra một van bypass bị lỗi.
Trong các chương trình đào tạo BMS tại Nam Hoàng Controls, chúng tôi luôn dạy kỹ sư cách "nhìn thấu" hệ thống qua dữ liệu. BMS không chỉ là để bật/tắt thiết bị; nó là bộ não điều khiển sự phối hợp giữa UPS, Chiller và Máy phát điện. Khi một sự cố xảy ra ở Tier IV, chính hệ thống BMS sẽ quyết định việc cô lập lỗi trong mili giây.
Quy trình T&C chuẩn là bước đệm cuối cùng để biến các linh kiện rời rạc thành một chỉnh thể thống nhất. Nếu không có T&C bài bản, bạn sẽ không bao giờ biết được hệ thống của mình có thực sự là "Concurrently Maintainable" hay không cho đến khi có một sự cố thực sự xảy ra – và khi đó, cái giá phải trả là quá đắt.
Uptime Institute Tier không đơn thuần là một bản danh sách thiết bị. Nó là một khuôn khổ triết lý thiết kế định hình tương lai của nền kinh tế số. Việc hiểu rõ sự khác biệt giữa các cấp độ Tier giúp chủ đầu tư đưa ra những quyết định tài chính và kỹ thuật chính xác, tránh lãng phí nguồn lực nhưng vẫn đảm bảo an toàn dữ liệu.
Sự trưởng thành của hạ tầng Data Center tại Việt Nam là một tín hiệu đáng mừng. Tuy nhiên, để duy trì các tiêu chuẩn này trong suốt vòng đời dự án, việc đầu tư vào con người và quy trình vận hành là không thể thiếu. Một hệ thống Tier IV vẫn có thể gặp sự cố nếu đội ngũ vận hành thiếu kỹ năng hoặc quy trình bảo trì hệ thống không được thực hiện nghiêm túc.
Tại Nam Hoàng Controls, chúng tôi tự hào cung cấp các giải pháp đào tạo BMS thực chiến, tư vấn quy trình T&C chuyên sâu và dịch vụ bảo trì hạ tầng Data Center chuẩn quốc tế. Chúng tôi cam kết đồng hành cùng các doanh nghiệp trong việc xây dựng và vận hành những "pháo đài dữ liệu" kiên cố nhất đáp ứng mọi yêu cầu cho từng Uptime Institute Tier.
Bạn đang cần tư vấn về quy trình T&C cho Data Center hoặc đào tạo đội ngũ vận hành BMS chuyên nghiệp? Hãy liên hệ ngay với Nam Hoàng Controls để nhận được sự hỗ trợ nhanh nhất!
